Manutention des conteneurs dans les sanitaires
Le basculeur Washroom Multi-Bin accepte différents conteneurs provenant de divers fabricants, les maintient solidement en place, les soulève par un système hydraulique et les bascule de ±90° afin que les opérateurs puissent ouvrir les couvercles et les vannes dans les sanitaires, inspecter l'intérieur des conteneurs et les sécher.
Le défi de ce projet
AbbVie utilise différents types de conteneurs, de tailles et de géométries de châssis.. La nouvelle machine devrait:
- reconnaître et serrer tous ces récipients en toute sécurité,
- pouvoir accueillir les adaptateurs A, B et C,
- permettre des angles de serrage plus importants (105°),
- et fonctionner en conformité aux normes BPF dans la salle de lavage.
En bref : un seul et même système devait manipuler en toute sécurité de nombreux types de récipients incompatibles entre eux.
Comment la demande du client a été satisfaite
La solution consistait en une combinaison d'ajustements mécaniques, de capteurs perfectionnés et d'adaptateurs modulaires:
✔ Réglages mécaniques
✔ Capteurs avancés
✔ Concept d'adaptateur
Adaptateur A pour les conteneurs de type X équipés de traverses basses
Adaptateur B pour les petits conteneurs de 1043 × 1043 mm
Adaptateur C pour les futurs conteneurs à haut niveau de confinement
On a ainsi mis en place un système universel et pérenne.
l'avantage pour le client (AbbVie)
Un système adapté à tous les conteneurs.
Pas de bennes séparées, pas de solutions spéciales - un seul engin suffit pour tous les conteneurs.
Sécurité accrue & meilleur contrôle des processus
Les dispositifs de verrouillage empêchent toute erreur de manipulation :
Conception conforme aux BPF
Acier inoxydable 304/321, finition pharmaceutique Ra ≤ 1,5 µm, lubrifiants conformes à la norme FDA H1, boîtier de commande NEMA 4X. Idéal pour les environnements de salles d'eau.
Moins de travail manuel, des processus plus rapides
L'ouverture, le contrôle et le séchage des conteneurs gagnent nettement en efficacité et en reproductibilité.
Pérennité
L'adaptateur C est déjà prévu - de nouveaux types de réservoirs peuvent être intégrés sans qu'il soit nécessaire de modifier la machine.
Dispositif hydraulique de basculement et de levage permettant de prendre en charge différents conteneurs
Dispositif hydraulique de basculement et de levage avec conteneur Servolift intégré

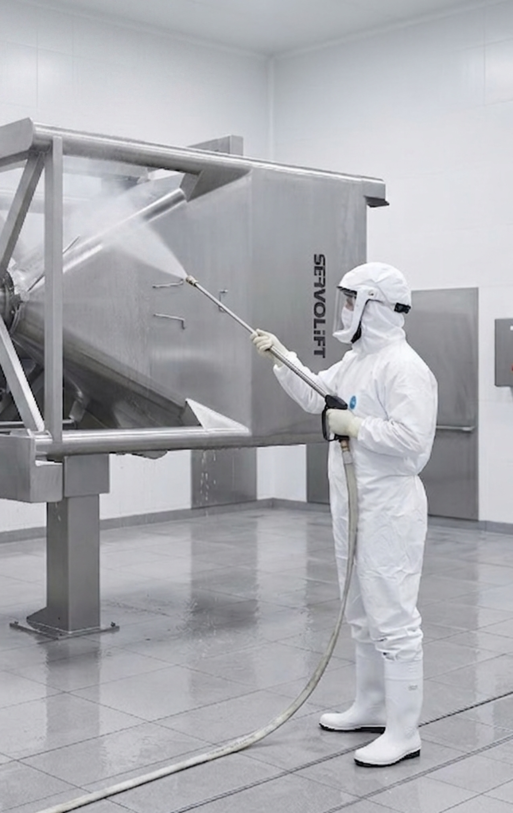

Conteneur pivotant à hauteur de travail pour un nettoyage optimal
Position à 90° pour le nettoyage des clapets et des trémies
